一、礦用自動噴霧降塵裝置概述

　　粉塵是影響煤礦及其它粉塵作業場所生產安全的重大隱患。ZPY-0.2/0.4礦用自動噴霧降塵裝置是一種新型、高效、低能耗、噴霧距離遠的自動噴霧降塵裝置。主要原理是利用專用霧化噴嘴將高速的空氣流和高壓水進行氣水混合霧化，形成比傳統噴霧更細小的水霧，這種水霧是一種可以漂浮移動的薄霧團，這種薄霧團在空中的滯留時間比傳統的噴霧大大增加，增加水霧的降塵面積，對粉塵具有更好的吸附作用，從而達到最佳的降塵效果。主要適用于煤礦大巷、皮帶轉載點、放炮等作業場所。其主要特點是噴霧距離遠、降塵范圍大、水霧滯留時間長、降塵效率高、用水量少，是一種高效節能的噴霧降塵裝置。

　　二、裝置型號含義

　　三、結構與特點

　　1結構：

　　裝置主要由裝置主要由氣動控制系統、反沖洗過濾器、噴霧支架、微霧噴嘴組成。

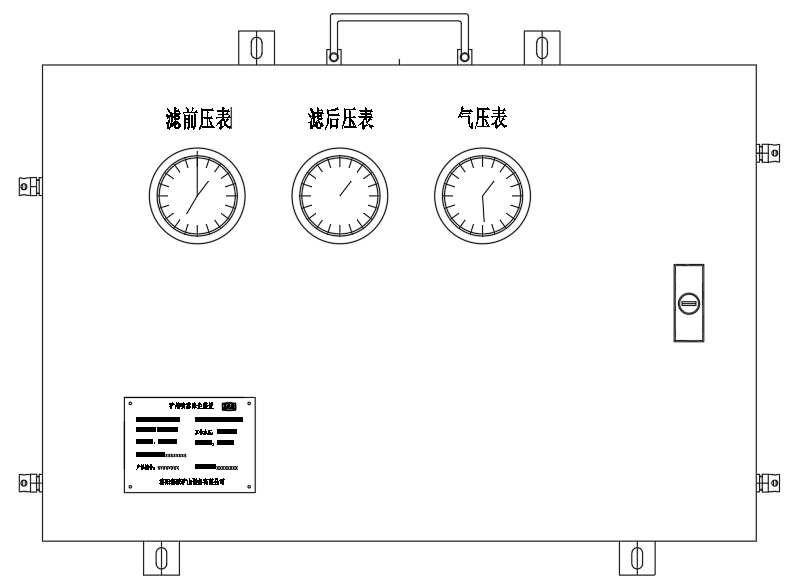

　　1.噴霧裝置主機 2.超聲波噴嘴

　　2.特點：

　　1.采用氣動控制自動反沖洗結構，該結構使降塵裝置即用即反沖洗，在每次供水結束后自動反沖洗排污，讓其內部管道一直保持干凈狀態，濾芯永久無需更換，從而避免了因?yàn)槌龎m水質差，造成除塵裝置無法正常使用，噴頭堵塞的問題。最適用于煤礦井下水質條件差，過濾器清洗頻次高的場所。

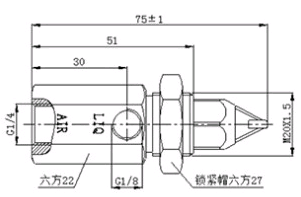

　　2.該裝置配備的水幕噴嘴，采用超聲波霧化噴嘴，霧化精細度可達到微米級，能更好的捕捉空中漂浮的粉塵，切用水量少，減少地面積水和淋濕工人衣物。

　　3.該裝置易操作，適應供水、供風壓力范圍廣，不受泥沙和污水影響，工作穩定可靠，且該裝置不用電，無安全隱患，能夠長期工作而無故障。

　　四、礦用自動噴霧降塵裝置適用環境

　　1. 環境溫度：0℃～+40℃;

　　2. 相對濕度：≤95%(+25℃);

　　3. 大氣壓： 80KPa ～ 106KPa;

　　4. 含有瓦斯和煤塵爆炸危險的煤礦井下;

　　五、礦用自動噴霧降塵裝置主要技術參數：

　　1、適用水壓：0.4～0.8MPa

　　2、適用氣壓：0.2～0.8MPa

　　3、水霧化顆粒：5～30μm

　　4、全塵降塵率：≥90%以上

　　5、噴霧形狀：廣角扇形

　　6、工作噪聲：≤dB(A)

　　六、技術要求：

　　1、過濾精度：100μm;

　　2、過濾壓力損失：≤ 0.05Mpa;

　　3、排污時間：5～45 秒;

　　4、控制界面：旋鈕按鍵;

　　5、控制模式：氣動控制模式;

　　6、接口規格：進出水(KJ10)

　　7、過濾器材質：整體 304 不銹鋼;

　　七、安裝與使用

　　安裝：

　　1)安裝使用本產品，請首先閱讀使用說明書。

　　2)使用前，請檢查水壓、氣壓范圍與產品要求是否相符。

　　3)安裝、維修、更換水幕前，請首先關閉氣源、水源。

　　4)將噴嘴安裝到噴霧支架上，然后固定到需要噴霧降塵的位置。

　　5)將主機控制箱用膨脹螺絲固定到巷道壁上，或懸掛在巷道壁上。

　　6)將控制箱、噴霧支架、進風主管、進水主管，用φ10高壓膠管正確連接。

　　4) 打開2個手動截止閥(1個控制風，1個控制水)，調節水壓、氣壓。

　　5)將控制箱內的水壓調節閥上面的蓋逆時針旋轉卸掉，用6mm內六角扳手調節至水壓表顯示為0.4MPa左右(根據現場水壓情況,盡可能水壓高一些)。拔出氣壓調節閥調節旋鈕, 調節至氣壓表顯示為0.2MPa左右(產品出廠前一般都已調節設定),然后將氣壓調節閥調節旋鈕復位。

　　6)打開噴霧裝置氣動控制閥。調節噴嘴使噴霧達到理想狀態。

　　八、保養與維護注意事項

　　1、產品在使用過程中，應定期檢查裝置工作是否正常;

　　2、本系列裝置使用與維護均有不同的要求，為了保證設備長期可靠的運行，應指定專職技術人員負責它的技術工作，嚴禁其它人員安裝或打開控制箱。

　　3、 每周一次，設備外殼清掃處理。

　　4、每月一次，檢查固定螺栓是否松動，管子接頭是否牢固。

　　5、.噴頭維護更換時，用專用工具拆卸，禁止敲打。

　　6、裝置長時間不用時，應用壓風吹掃管道后，封堵管口，避免雜質進入管道，堵塞噴頭。
